EAP(Equipment Automation Program)设备管理系统位于 MES 与生产设备之间,负责把车间里每一台设备的运行状态、工艺参数与报警信息采集上来。半导体车间的设备品牌杂、年代跨度大,既有支持 SECS/GEM 的标准机台,也有只能靠 PLC、CNC、仪表甚至屏幕识别的老旧设备。益普 EAP 的价值就在于用尽量低的改造代价把它们统一接入,不改设备程序、不停产,也能让数据进得来。

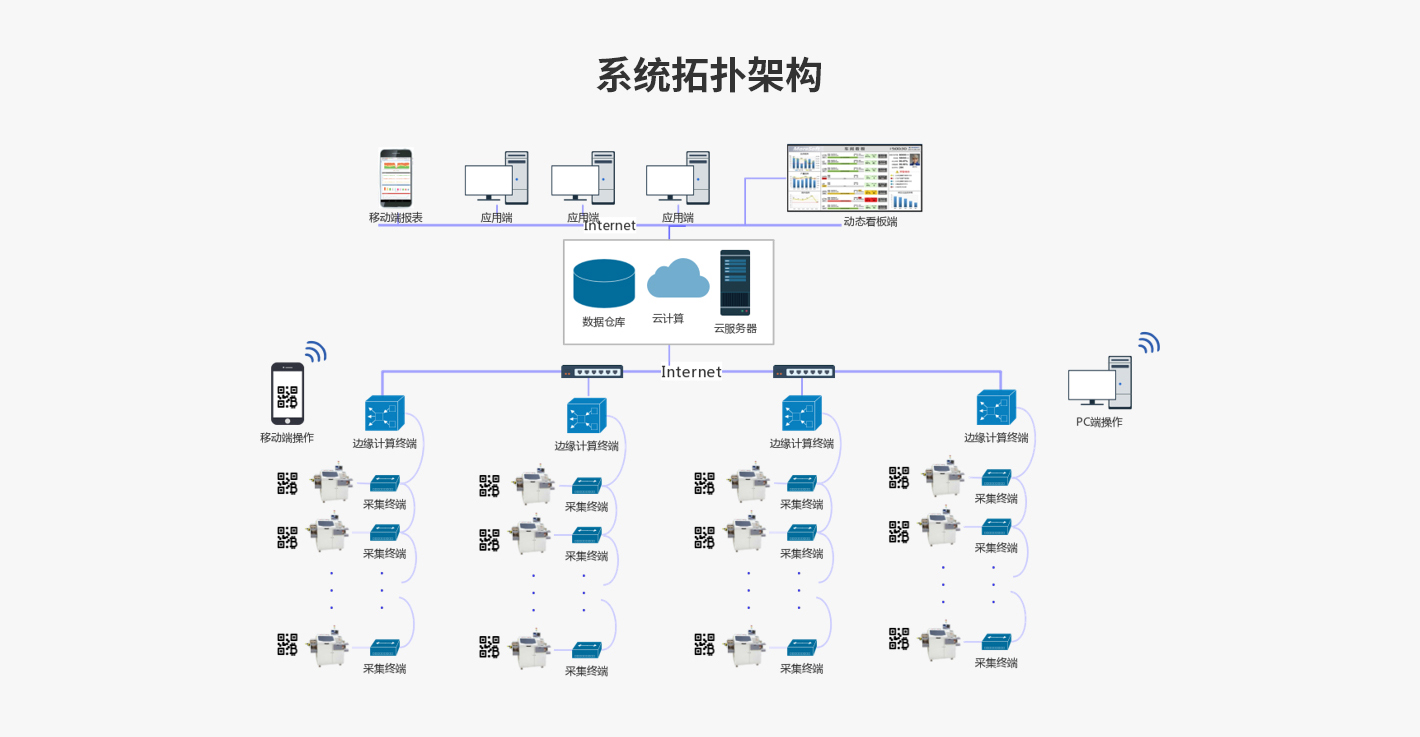

EAP 在半导体车间里的位置

EAP 是设备自动化程序层,位于 MES 与设备之间。MES 关心批次与工序,设备只认自己的指令与寄存器,两者之间存在天然的语义断层,EAP 的作用就是把它填上。

  • 对下:屏蔽设备品牌与通信协议差异,把异构机台统一成标准数据接口;
  • 对上:向 MES 提供设备状态、工艺参数与报警,接收并执行配方下发、程序切换等指令;
  • 解决两个最常见的问题:设备数据进不来,只能靠人工抄表;设备状态看不见,往往等故障停机后才发现。

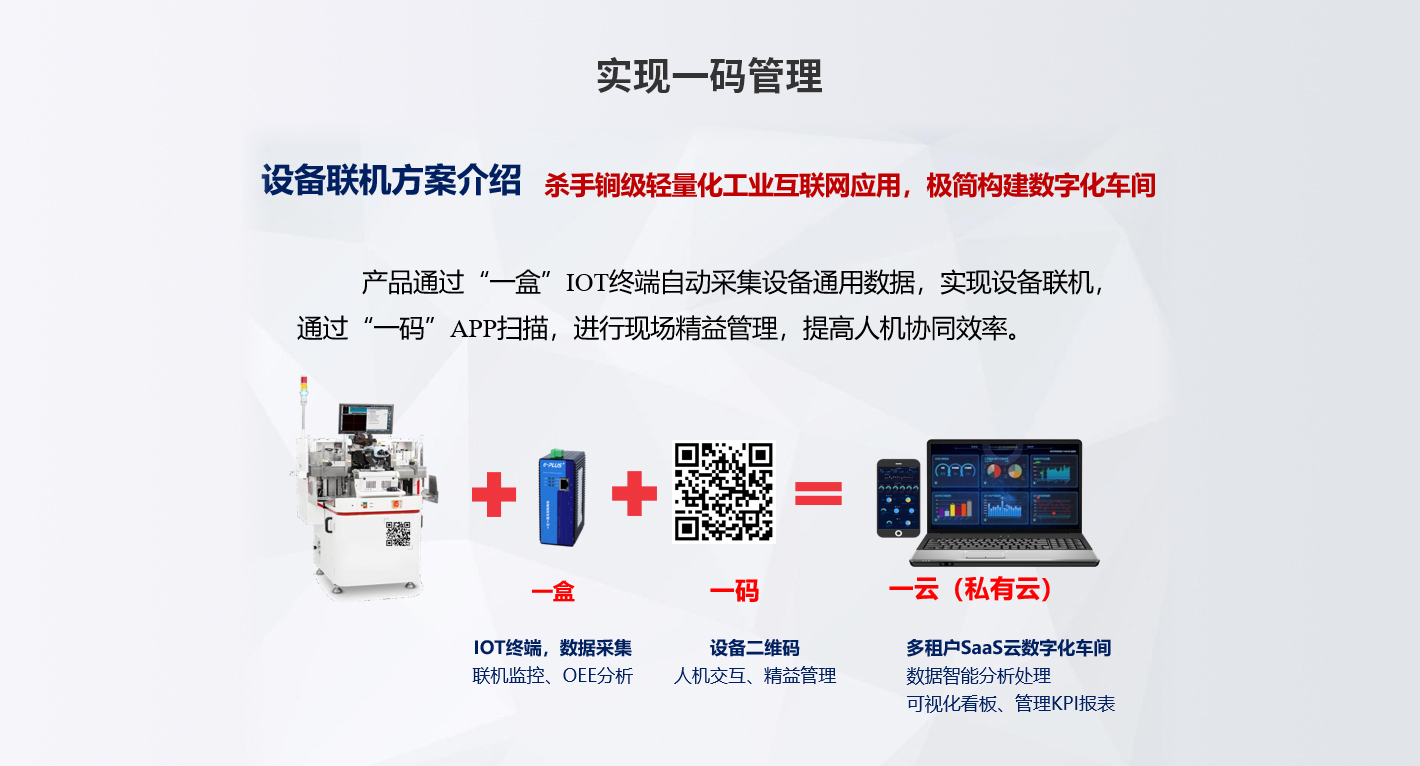

设备联机能力:一台设备都不落下

半导体车间的现实是设备新旧混杂,联机方案必须分级适配,而不是要求所有设备达到同一个标准。EAP 提供多种接入方式,按设备的实际条件选用,目标是覆盖率而不是统一技术路线。

  • SECS/GEM 通信:标准机台直接对接,读取状态、参数与报警,并支持配方下发;
  • PLC 直连:通过工业协议读取关键寄存器,适用于自动化程度较高的产线设备;
  • CNC 与仪表接入:采集加工参数、测量值以及温湿度、洁净度等环境数据;
  • 封闭设备屏幕识别:对既不开放接口也不提供协议的设备,用图像识别读取屏幕显示值;
  • 人工补录兜底:确实无法自动采集的环节保留结构化录入入口,保证数据链路不中断。

以上接入方式都不要求修改设备原有程序,调试过程与现有生产并行推进,不需要为此停线。

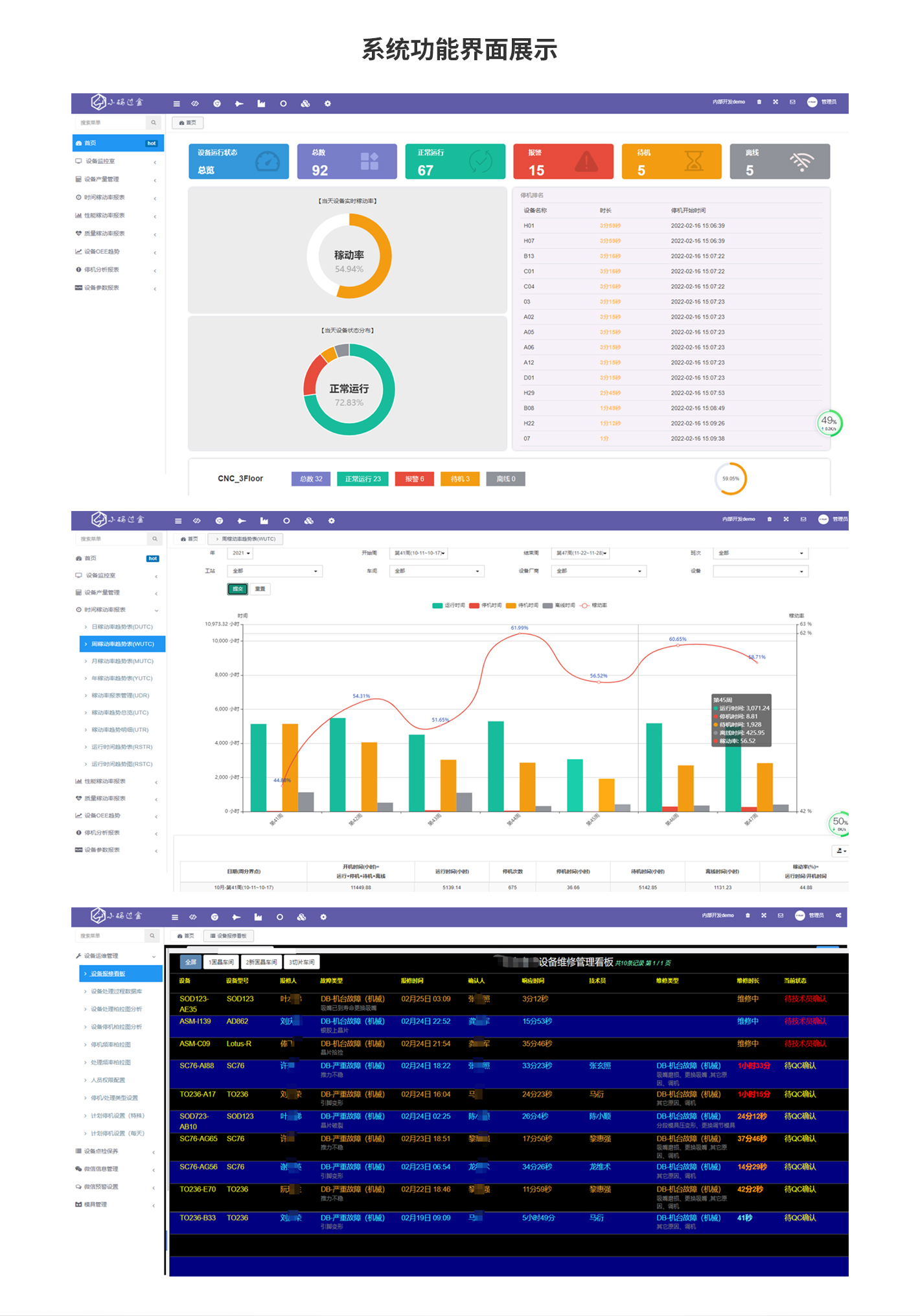

设备状态与参数采集

采集的目的不是堆数据,而是形成可用于分析和决策的设备档案。因此 EAP 在采集的同时统一状态口径,避免同一台设备在不同系统里被记成不同的状态。

  • 设备状态机:统一运行、待机、故障、保养、调试等状态定义,状态变化自动打点;
  • 参数实时采集:按设定频率采集关键工艺参数,形成可供分析的时间序列数据;
  • 稼动率基础数据:状态打点是稼动率、OEE 与产能分析的共同计算基础。

故障预警与 OEE

从被动维修转向提前干预,是设备数据最直接的价值所在。

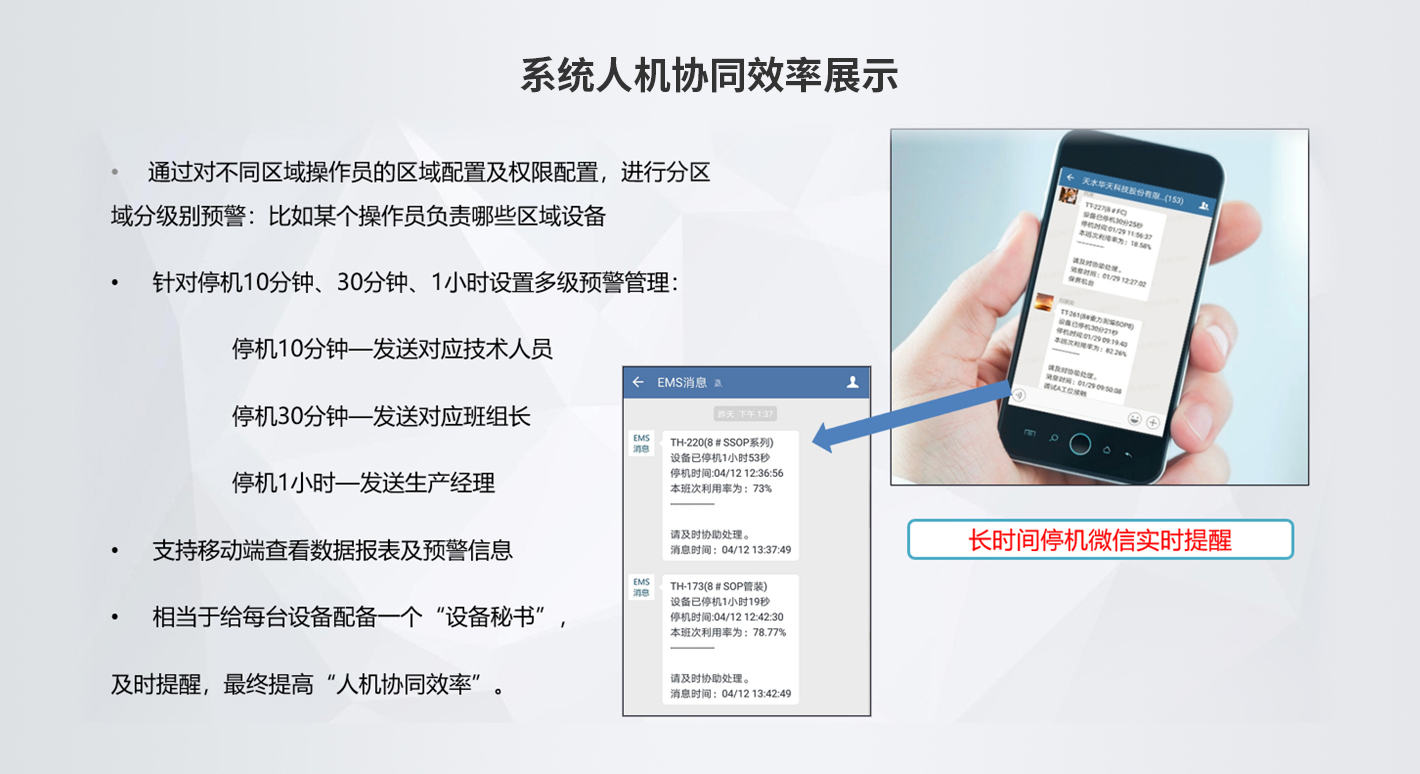

  • 阈值告警:参数超出工艺窗口、设备异常停机时第一时间推送通知;
  • 趋势预警:对缓慢漂移的参数做趋势判断,在超出范围之前提示保养或校准;
  • OEE 与稼动率:按统一口径统计设备时间构成,量化设备效率,作为改善的依据。

EAP 与 MES 的数据链路

EAP 采集的数据最终要回到批次谱系里,否则只是一堆孤立的设备日志,既无法支撑追溯,也无法参与质量判定。

  • 参数回写:设备采集的工艺参数自动挂到对应批次与工序上,形成完整记录;
  • SPC 联动:参数进入统计过程控制流程,超限时触发拦截或告警;
  • 双向指令:MES 的配方下发、程序切换等指令经由 EAP 落到设备执行。

这条链路的另一端是MES@SiFactory 半导体 MES 系统,设备层与执行层打通之后,追溯才真正细到参数级。

落地方式与实施节奏

设备接入不必一次做完,按价值排序分批推进更稳妥,也更容易在过程中验证效果。

  • 分批接入:先接瓶颈工序与关键设备,见效之后再扩展到全车间;
  • 并行验证:新采集方式与人工记录并行一段时间,核对一致后再切换;
  • 不影响生产:调试安排在生产间隙进行,不中断现有排产与交付。

设备是半导体制造里最不容易标准化的部分,接入方案能否落地,取决于它对现实条件的兼容程度。益普 EAP 的取向是先把数据接进来,再逐步提升采集的自动化程度,而不是一步到位要求所有设备改造到位。接入完成后,配合半导体 MES 实施服务的四阶段交付流程,设备数据才能真正进入日常管理。
